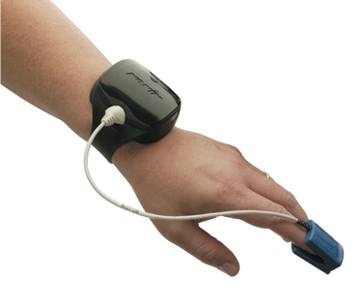

Módulo de paciente 4100





El modulo de paciente 4100 es el componente de muñeca del Sistema Avant 4100. Este elemento pequeño y liviano envía la información de SpO2 y pulsaciones mediante una conexión inalámbrica al monitor de mesa 4000. Cada módulo de paciente tiene un número de identificación para permitir que el médico puede rápida y fácilmente confirmar que el paciente está “conectado” al monitor 4000.



• Pesa sólo 125g, se adapta cómodamente a la muñeca o antebrazo del paciente.

• Provisto con bandas que se cortan a la medida, para adaptarse a los pacientes.

• 120 hs. de operación continua con 2 pilas AA

• Se apaga automáticamente cuando el sensor está conectado

• LED grande con estado de la conexión mediante código de color, da una indicación visual del estado de la conexión inalámbrica

• Número de identificación fácil de leer para confirmar con el monitor Avant 4000

• Tecnología de sensor Nonin PureLight™

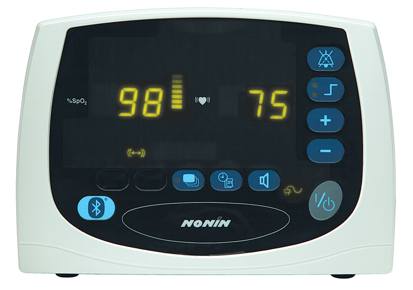

Monitor Avant 4000





Display e interfase fácil de usar

LED de estado de conexión inalámbrica – Confirma que el módulo de paciente está conectado al monitor.

Intensidad de Pulso cualitativa – Un gráfico de barra a color asiste en evaluar el estado del paciente. Con cada pulsación se genera un tono audible, el tono cambia con el nivel de saturación del paciente.

Indicador de Calidad del Pulso – Detecta cambios de movimiento o de calidad de la señal que puedan necesitar la estabilización del sitio del sensor.

Indicador del sensor – El ícono del sensor indica la falta de presencia del sensor o la necesidad de atención al sensor.

Una evaluación rápida y completa de las lecturas de oximetría del paciente se facilita con la combinación de información provista por el grafico de barra de Intensidad de Pulso Cualitativa, tono variable de pulso/saturación e indicador de Calidad del Pulso.



Configuraciones de alarma flexibles y versátiles

Valores preestablecidos definidos por el usuario – al encender el equipo las configuraciones de alarma regresan a los valores definidos por el usuario.

Función Recall – Habilita las últimas configuraciones de alarma del usuario



Opciones de impresión

Impresión a Demanda – permite imprimir las mediciones actuales con 1 solo toque.

Impresión en tiempo real provee valores ilimitados (1 por segundo)





Especificaciones técnicas



Módulo de paciente para usar en la muñeca Modelo 4100

Límite de saturación de oxígeno (%SpO2): 0% – 100%

Límite de frecuencia cardíaca: 18 – 300 Pulsos / min.

Precisión

Saturación de oxígeno SpO2 (± 2 dígitos usando sensor clip de dedo): 70-100% ± 2 dígitos

Frecuencia cardíaca: ± 3 %

LED de estado de la conexión: Ámbar o verde

Longitudes de onda medidas:

Roja: 660 nanómetros a 3 mw nominal

Infrarroja: 910 nanómetros a 3 mw nominal

Alimentación interna: 2 pilas AA de 1,5 V.

Duración de la batería en funcionamiento: Mínimo 120 hs de uso continuo, con pilas nuevas.

En almacenamiento: 10 meses

Peso con baterías: 125 g



Display Avant 4000

Indicadores

Pantalla Numérica: LED de 3 dígitos, tricolor (rojo, verde, ámbar)

Indicador de intensidad de pulso: LED tricolor de segmentos

Indicador de calidad de pulso: LED ámbar

Estado de la conexión: LED ámbar o verde

Requerimientos de alimentación:

Principal: 100-240 VAC 50-60 Hz

Entrada DC: Adaptador 12 VDC AC

Alimentación interna: Pack de baterías de 7.2 Volt (6 celdas)

Duración de la batería en funcionamiento: mínimo 18 hs de operación continua con pack de batería con carga completa

Durante almacenamiento: 17 días

Recarga: 4 hs

Dimensiones: Ancho18.4 cm – Alto 14 cm – Profundidad 11.4 cm

Peso (con batería): 1 Kg

Memoria 33.5 horas mínimo
